서보제어 솔루션

서보 제어 솔루션 주요 특징

  • feature 01
    사용자 경험을 바탕으로 뛰어난 안전성, 높은 가용성, 높은 성능, 신뢰성, 유지보수성을 확보
  • feature 02
    무대 전용 모션 제어시스템으로 완벽한 편집, 실시간 제어기능을 제공
  • feature 03
    한국산업기술시험원(KTL)의 시험평가 완료 및 Q마크 인증 제품
  • feature 04
    구동장치와 완벽하게 동기화하여 연출 가능
  • feature 05
    Open Architecture 적용(Open Source)으로 누구나 프로그램 접근 및 적용 가능
  • feature 06
    1:N 방식, RING topology가 아닌 1:1 개별 컨트롤
  • feature 07
    통신, 서버, 콘솔 이중화로 안정적인 운용 가능
  • feature 08
    실시간 모니터링, 자유로운 조작방법 선택으로 최적의 공연환경 제공

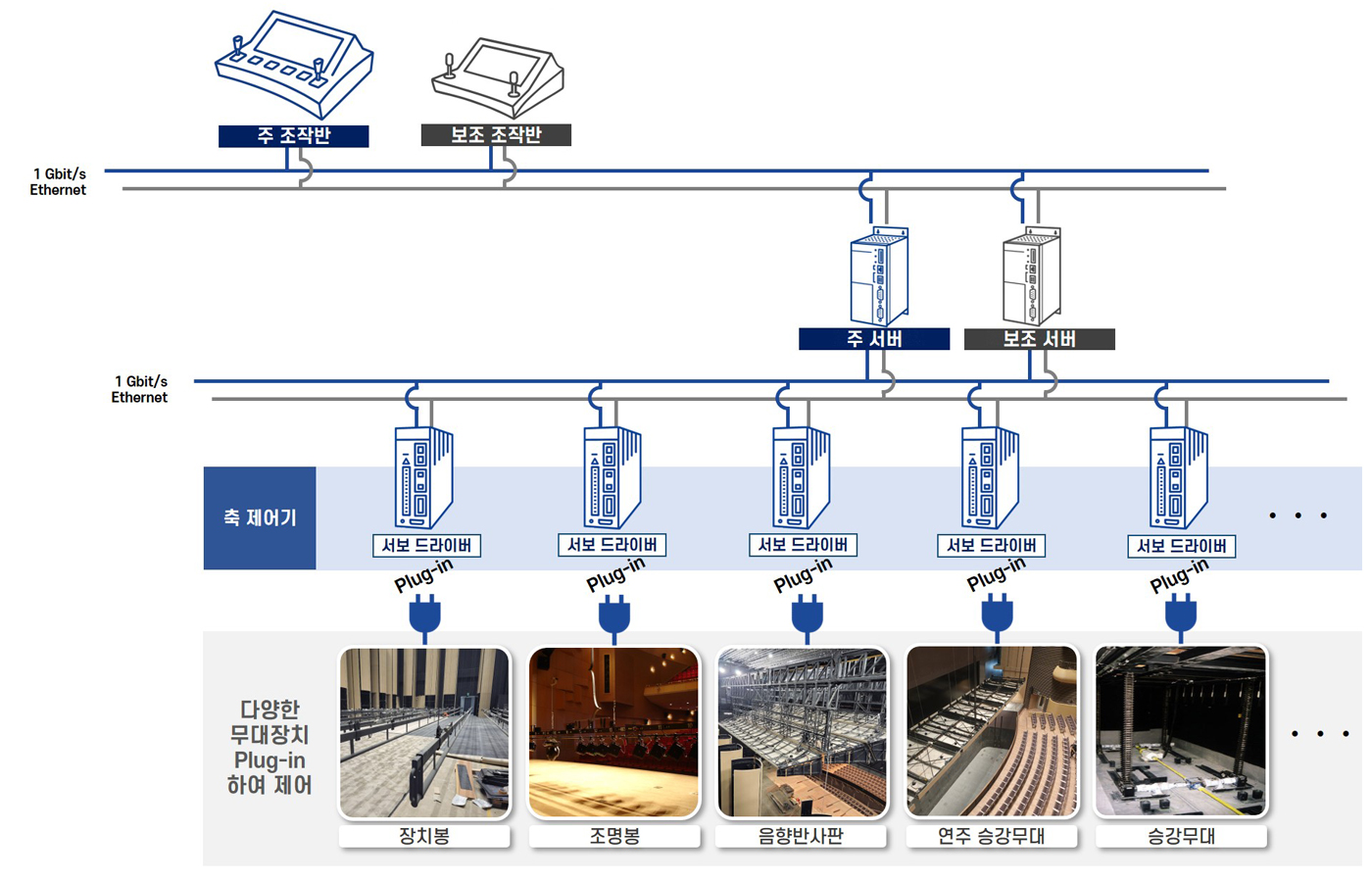

서보 제어 솔루션 개념도

제어 프로그램(Control SW)

  • 무대 전용 제어 프로그램의 구성

    Windows 기반의 프로그래밍

    사용자 친화적 UI 구성

    다양한 연출 효과 기능

    오류 알림 및 목록 엑셀 파일 작성

    DB 이중화 소프트웨어 적용

  • 메인 제어화면

    터치 스크린, 기능 스위치로 작동 운전

    속도제어 운전 : 리미트 스위치(HW, SW) 설정

    위치제어 운전 : 위치 설정과 속도 설정

    시간제어 운전 : 위치 설정과 운전시간 설정

    반복 운전 : 2개의 위치 설정과 반복 설정

    다단 운전 : SW 리미트 설정

    수동 운전 : 조이스틱 혹은 버튼

  • 큐 리스트 적용

    새로운 공연명, 시간 기록

    장면(scene) 구분 번호로 장면 설정

    각각의 큐 명칭, 주석 입력 기능

    4가지 운전 기능 : 일반, 시간, 속도, 반복 작동

    작동 지연시간 설정

    각 큐마다 조이스틱 기능 설정

    큐 추가, 삭제 및 비활성화 기능

  • 공연 모드 적용

    큐 리스트에 의한 시작과 종료

    큐 진행 및 운전 시간 표시

    이전 큐로 전화 및 임의의 큐로 이동 가능

    진행 큐 및 다음 큐에 대한 화면 설정

    큐 진행 중 일시정지, 재 진행 가능

    수동 운전 : 조이스틱 혹은 버튼

    조이스틱으로 큐 진행 속도제어 가능

주 조작반(Main Console), 보조 조작반(Sub Console)

  • 뷰어화면(상단), 제어화면(하단) 별도 구성 (주 조작반)
  • 기계식 버튼, 터치스크린, 조이스틱, 키보드 등 선택하여 작동 가능
  • 조이스틱을 통한 제어(데드맨 스위치)
  • 정전시에도 작성중인 큐시트 등 설정 값 자동 백업
  • 비상정지 버튼
  • 메인 콘솔 이상 발생시에 보조 콘솔로 전환되는 이중화 구성

서보 드라이브(Servo Drive)

  • 255 축 동기제어 가능, 전송거리 100M 이상, 다축 제어 가능
  • 통신 주기 : 0.4 ms ~ 2.4 ms
  • 안전센서 등 부가장치 용이하게 확장 가능
  • 과전류, 과전압, 과부하, 모터 오배선, 엔코더 이상, 부족전압, 과속도, 오차과대 등 보호 기능 탑재
  • 전용 모션 SW에 의한 정밀모션 제어 운전 가능
  • 디지털 입출력 : 12채널
  • 모션 제어 라이브러리 제공으로 복합운전제어

비상 시 대처 방안

  • solution 01
    보조 서보 드라이브 판넬 제공으로 이상시 긴급 사용
  • solution 02
    신속한 오류 수정 및 A/S 제공
  • solution 03
    공연장 정전 시에도 서보 및 DB 데이터 유지
  • solution 04
    서보 부품 전국 36개 대리점에서 즉각 공급 가능
  • solution 05
    외부 PC 원격 제어로 비상 대처 실시
  • solution 06
    전원 차단 시 UPS를 통해 서버 작동 가능
  • solution 07
    제안사 제작품으로 수리 부품 즉각적인 제공 가능
  • solution 08
    원격 조치 실패시 즉각적인 현장 출동 실시
